Ersatzteile

download der Ersatzteilliste als Word - Dokument

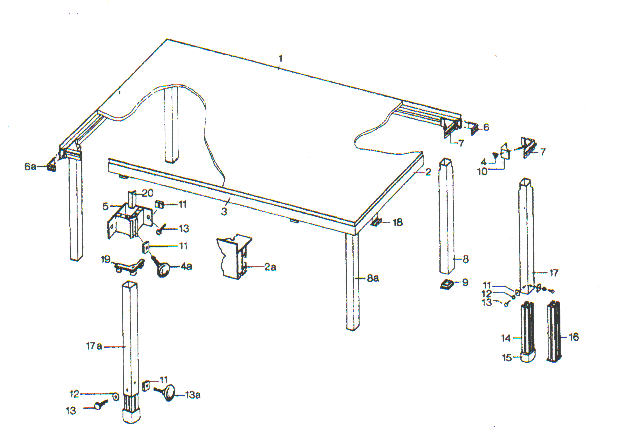

Nr Beschreibung
1 Deckplatte - Buchenholztischlerplatte oder witterungsbeständige Außenplatte
2 Profilrahmen 1m lang
2a Profil Schnittdarstellung
3 Profilrahmen 2m lang
4 alte Ausführung - nicht lieferbar
4a Befestigungsknauf
5 Beinbefestigungsecke
6a Innenwinkel
8a Steckbein 50/50/2
9 Fußkappe 50/50
Nr Beschreibung
11 Gleit- u. Befestigungsnutenstein M8
12 U-Scheibe M8
13 Befestigungsschraube M8x16
13a Befestigungsknauf kurz
14 Teleskopbein - Unterteil
15 Gummifuß groß
17a Teleskopbein - Oberteil
18 Verbindungswinkel PVC
19 Abdeckkappe
20 Andruckwinkel

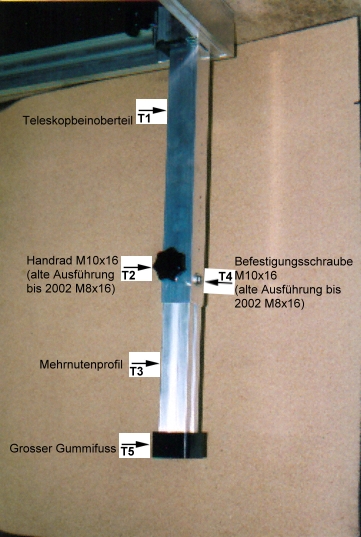

T1 Teleskopbein Oberteil

T2 Handrad M10x16 (bis 2002 M8x16)

T3 Teleskopbein Unterteil

T4 Befestigungsknauf M10x16 (bis 2002 M8x16)

T5 Gummifuss gross
